・ 特定深度での精度低下

特定の周波数を中心に電磁波を照射するため、浅い部分か深い部分のどちらかに最適化せざるを得ず、全体を均一に鮮明に捉えることが困難でした。

・ ダブル配筋・密配筋への対応不足

鉄筋が細かく配置されている場所や、2層（ダブル）に配置された構造物では、1層目の鉄筋の影になり、2層目の鉄筋を識別することが困難でした。

・ 解析の難しさとヒューマンエラー

画面に表示されるのは「山型の波形（双曲線）」であり、実際の鉄筋位置を読み解くには熟練した技術と経験が必要でした。現場での読み間違いやマーキング（墨出し）のミスが発生するリスクを排除できません。

特徴① SFCW（ステップ周波数連続波）方式による高精度探査

従来のインパルス方式は特定の周波数帯で探査を行うため、ダブル配筋の2層目や深い位置の探査精度が低下するという欠点がありました。

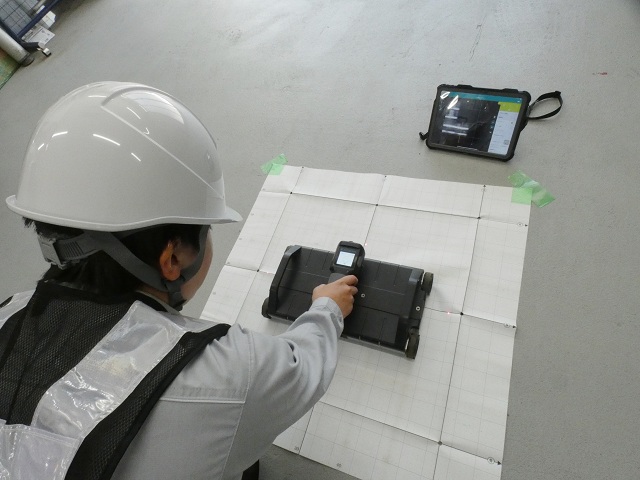

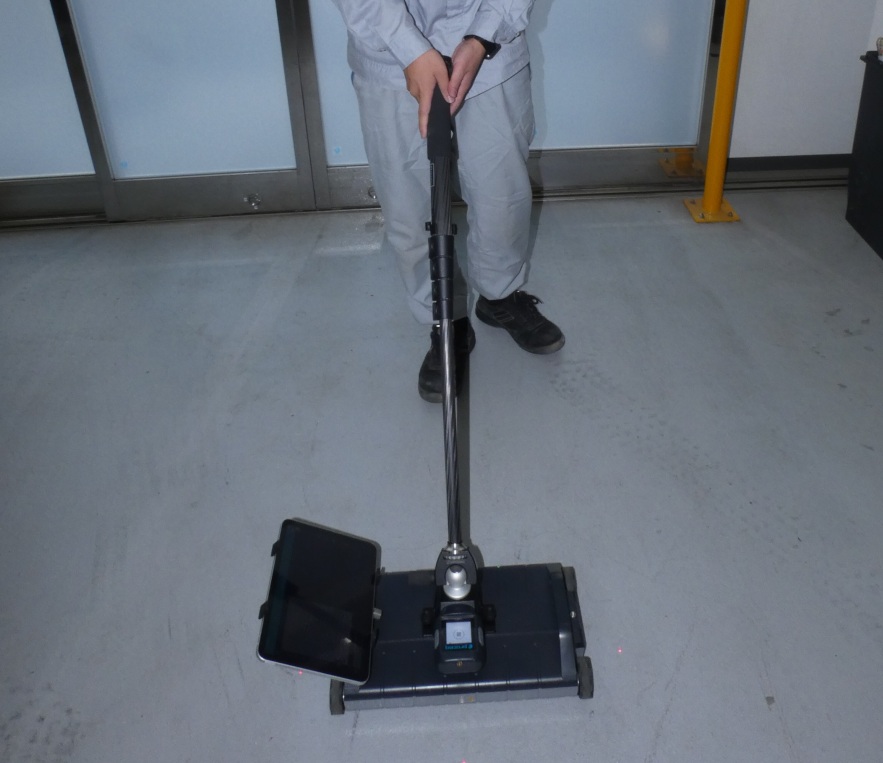

これに対し、GP8シリーズが採用するSFCW方式は、幅広い周波数帯域を同時に照射することで、浅い層の解像度と深い層への透過力を両立しています。

特徴② AR（拡張現実）機能によるリアルタイム可視化

従来の探査では、画面上の山型波形（双曲線）を目視で確認し、手作業で推測しながらマーキングしていたため、熟練の技術が必要で誤認リスクもありました。

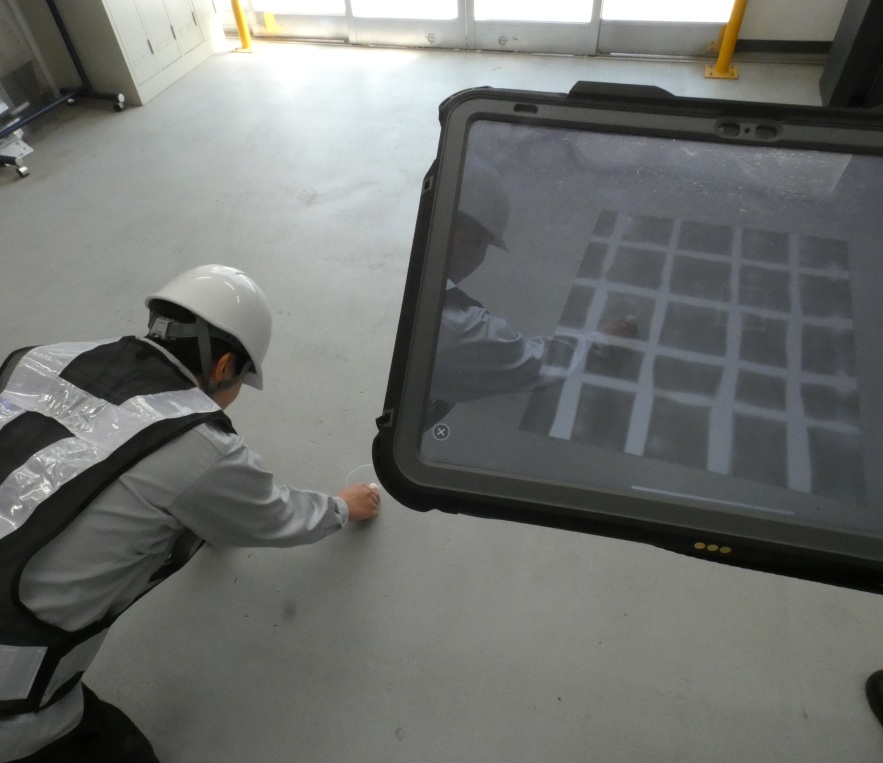

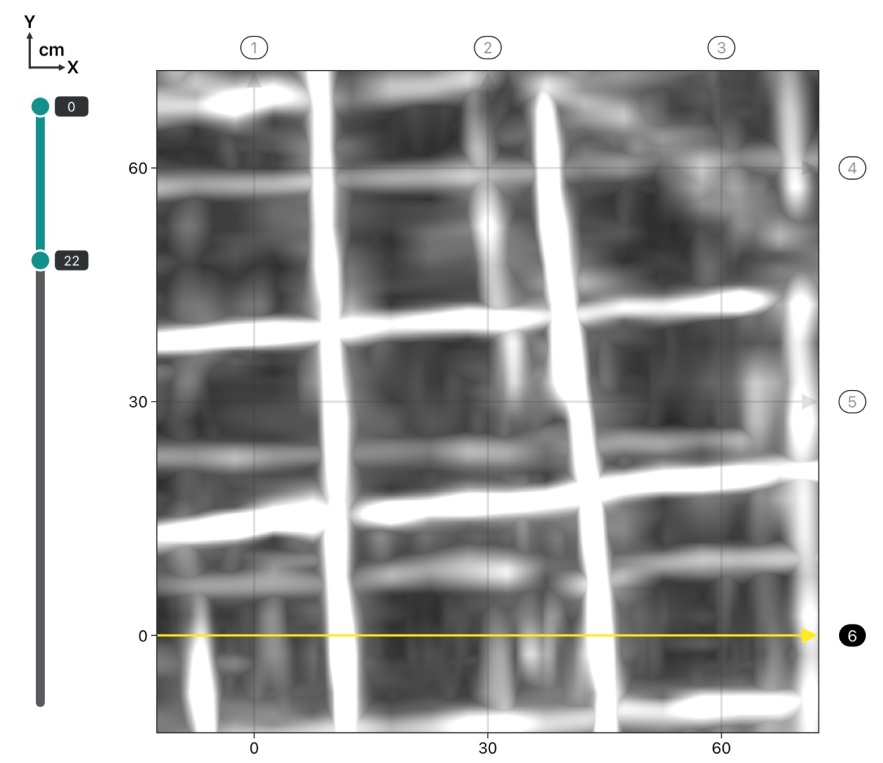

GP8シリーズは、タブレットをかざすだけで内部の鉄筋位置が3Dグラフィックで実際のコンクリート映像に重ね合わせてリアルタイムにAR投影されます。誰が見ても一目で鉄筋位置が理解でき、墨出しの精度と作業効率が飛躍的に向上します。

特徴③ 世界標準クラスの精度と豊富な採用実績

Proceq社は非破壊検査機器メーカーとして世界的に高い評価を受けており、GP8シリーズは海外の高速道路・橋梁・トンネル構造物調査でも標準的に採用されています。海外標準クラスの精度を、国内現場で受けられる非破壊検査サービスです。

1. 既設構造物の配筋調査

対象：橋梁、高架橋、トンネル、ボックスカルバート、ダム、港湾施設、ビル、マンションなど。

目的：設計図書（図面）が紛失している古い構造物や、施工が図面通りに行われているかを確認するための、事後的な配筋状態（本数、ピッチ、かぶり厚）の調査。

2. 構造物の健全度調査・劣化診断

内容：コンクリートの長寿命化修繕計画や耐震診断の一環として行う調査。

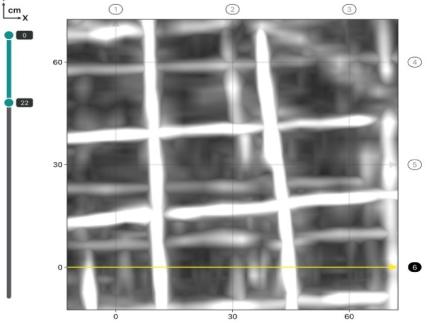

強み：SFCW方式の深い探査深度（最大65〜70cm）を活かし、内部の鉄筋位置だけでなく、コンクリート背面のジャンカ（充填不良）や空洞、内部の重大なひび割れなどの予兆を、非破壊で効率的に捉えます。

3. 削孔・コア採取前の鉄筋位置確認

内容：電気、水道、空調などの配管を通すためのダイヤモンドコア削孔工事の事前調査。

強み：絶対に切断してはならない主鉄筋の正確な3次元位置をARで特定。シビアな位置調整が求められる現場でも、安全な削孔ポイントを迅速に導き出します。

4. 耐震補強工事・あと施工アンカー位置確認

内容：落橋防止装置設置などの「あと施工アンカー」の打設前調査。

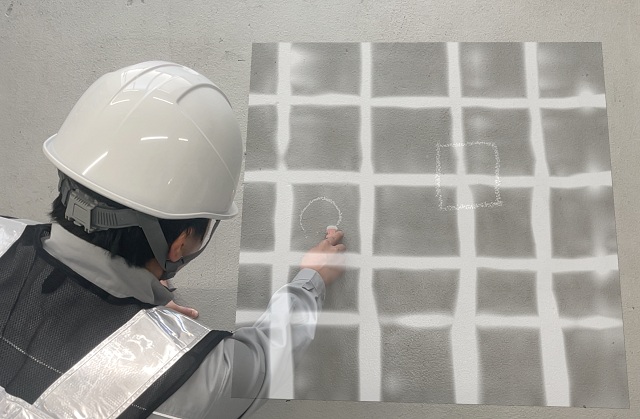

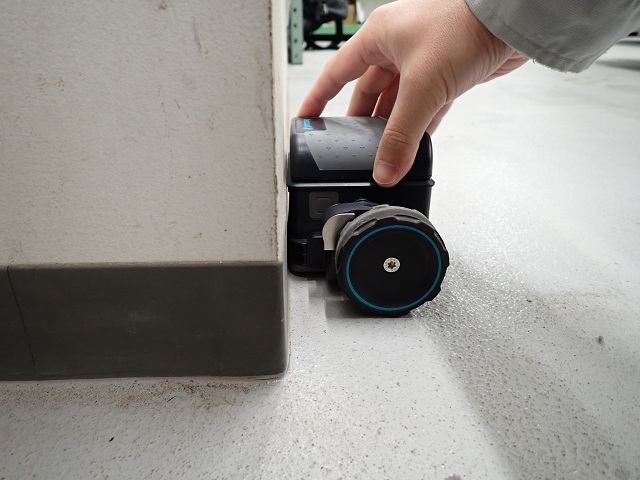

強み：アンカー打設予定位置に鉄筋がないかを精度よくチェック。密配筋エリアでも、GP8800の狭所対応力とGP8100の広範囲スキャン力を組み合わせることで、工期を圧迫することなく確実な安全確認を実施します。
